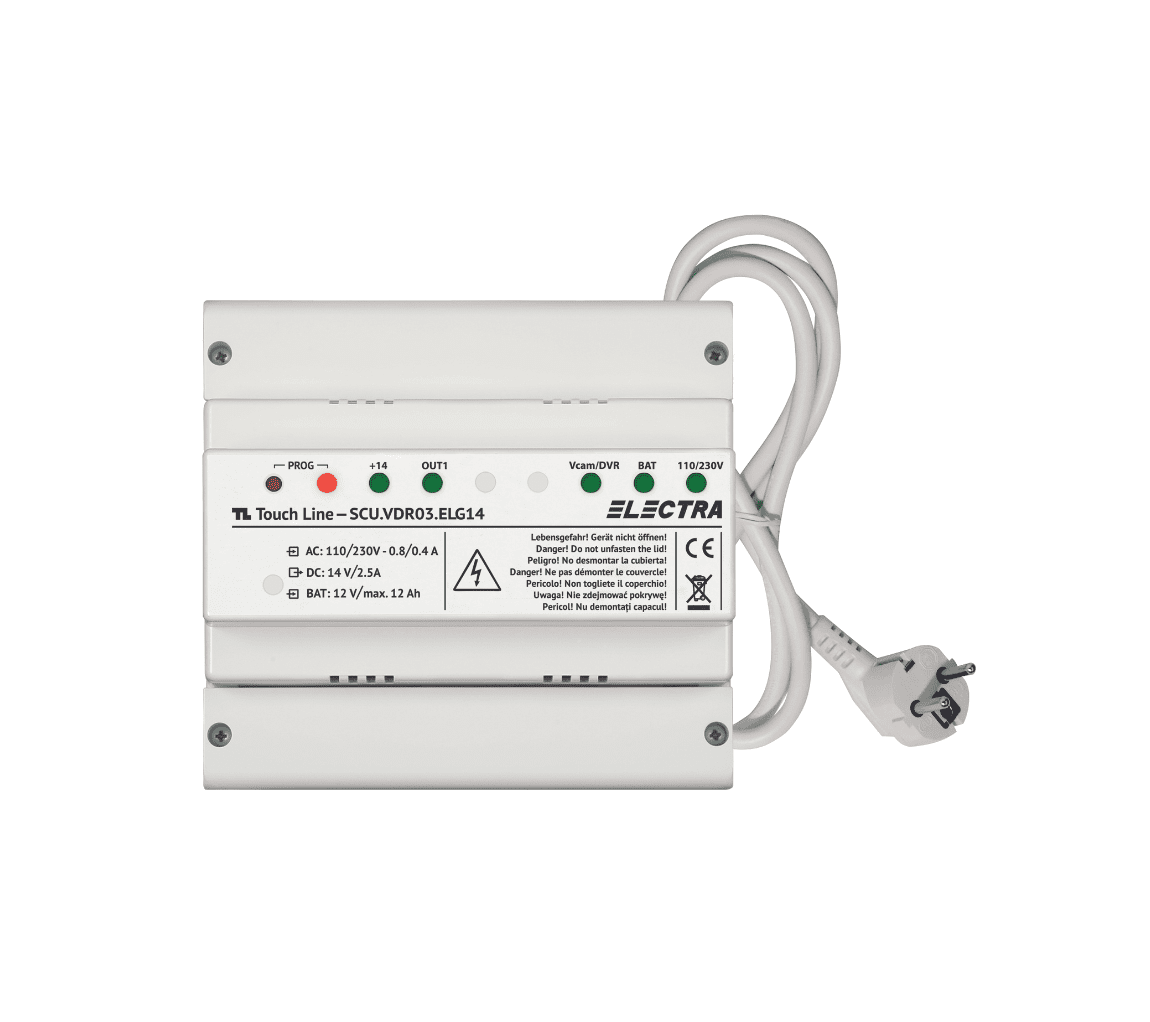

Sursa pentru video interfoane Electra, 1 familie, generatia 3, SCU.VDR03.ELG14

Unitatea centrala de alimentare este un element esential pentru orice instalatie Touch Line. Prin caracteristicile sale constructive si functionale, unitatea centrala video are un rol determinant in interconectarea, programarea si functionarea tuturor elementelor sistemului de video interfon:

Alimentarea cu energie electrica a intregii instalatii: 13.5 V/ 2 Ac.c.
Conexiuni directe pentru un apartament (1 Familie) sau o doza de conexiuni video
Conexiuni distincte pentru mai multe tipuri de yala si buton de iesire
Conexiuni distincte pentru o camera video externa aditionala
Conexiuni distincte pentru comanda auxiliara: poarta auto, usa garaj, sistem de iluminat
Posibilitate de conectare a unui video recorder (DVR)
Diagnoza permanenta a functionarii sistemului si multiple semnalizari luminoase
Protectii la scurtcircuit pentru toate produsele conectate
Buton de intrare in regimul de programare a parametrilor instalatiei
Unitatea centrala video cu 1 iesire se utilizeaza in instalatiile de vila cu 1 familie si in instalatiile pentru blocuri.

Fiind produsul care se conecteaza direct la reteaua de energie electrica, unitatea centrala de alimentare video este realizata in conformitate cu standardele internationale de electrosecuritate, compatibilitate electromagnetica si flamabilitate. Astfel, carcasa este injectata din ABS ignifugat, ceea ce asigura protectia completa la foc, iar circuitul imprimat este certificat UL.
Montajul se poate face pe sina DIN sau pe suprafata.

Functiunile principale ale unitatii centrale de alimentare video cu 1 iesire sunt urmatoarele:

Alimentarea sistemului de videointerfon cu tensiune stabilizata de 13.5 V/ 2 Ac.c.
Intrarea in regim de programare a sistemului de videointerfon: adrese terminale, adrese si setari panouri.
Setarea temporizarii comenzii de deschidere a yalei in intervalul 1 – 10 sec.
Semnalizarea luminoasa pentru:
Prezenta tensiune retea – 110 – 230 Vc.a., 50/ 60 Hz – LED verde
Prezenta tensiune stabilizata 13.5 V/ 2 A c.c – LED verde
Prezenta si semnalizare functionare in bune conditii a unui acumulator – LED verde
Intrare in regim de programare – LED rosu
Diagnoza si semnalizarea luminoasa a statusului functionarii.
Unitatea centrala de alimentare video cu 1 iesire este prevazuta cu conexiuni directe pentru:

Reteaua de alimentare: 110 – 230 Vc.a., 50 – 60 Hz
Un panou exterior
Un terminal (instalatii pentru 1 Familie) sau o doza de conexiuni (instalatii pentru blocuri) – OUT1
Comanda separata a 3 tipuri de yala:
Yala C.C. – 12 V/ max. 1 Ac.c. La comanda yalei, contactul releului se inchide. Pentru acest tip de yala, unitatea centrala asigura si alimentarea.
Yala C.A. – max. 24 V/ max. 5 Ac.a. La comanda yalei, contactul releului se inchide. Necesita transformator de tensiune sau sursa de alimentare independenta pentru yale cu un curent de alimentare de 1 – 5 Ac.c. sau 1 – 5 Ac.a.
Yala de retentie – max. 24 V/ max. 5Ac.c. La comanda yalei sau la disparitia tensiunii de alimentare (110 – 230 Vc.a.), contactul releului se deschide. Necesita sursa de alimentare independenta.
Buton de deschidere yala, plasat in interiorul zonei protejate (uzual pentru yala de retentie)
O camera video externa analogica
O comanda auxiliara pentru deschidere poarta auto, usa garaj, lumina sau orice alta automatizare. Capacitatea releului auxiliar este pentru actionari la max. 24 Vc.c./ c.a. max. 5 Ac.c./ c.a.
Un acumulator, fiind asigurata inclusiv incarcarea acestuia.

Unitatea centrala de alimentare video cu 1 iesire este prevazuta cu urmatoarele tipuri de protectii:

Protectie la scurtcircuit, diagnoza si semnalizare luminoasa pe oricare din iesiri a status-ului functionarii – panou, terminal/ doza si yala C.C.
Protectie la suprasarcina (curent mai mare de 0.75 A) si izolarea defectului de restul instalatiei – panou, terminal/ doza si yala C.C.
Protectie la supraincarcarea acumulatorului (curent mai mare de 0.4 Ac.c.)
Protectie la conectarea inversa a polaritatii acumulatorului.

Butonul PROG asigura intrarea in regim de programare a tuturor componentelor instalatiei.
Setarile realizate din unitatea centrala sunt urmatoarele:

Temporizarea yalei in intervalul 1 – 10 sec.
Functionarea camerei video externe aditionale (CMOS, CCD)
Functionarea permanenta a camerei video din panoul exterior si inregistrare imagini pe un dispozitiv DVR

Pe langa elementele principale ale unui sistem de videointerfon, respectiv panou exterior, terminal si yala, unitatea centrala este prevazuta cu conexiuni directe pentru alte dispozitive aditionale:

• Un acumulator, pentru alimentare de siguranta
• O automatizare auxiliara: deschidere poarta auto sau usa garaj, aprindere iluminat exterior
• O camera video externa analogica
• O doza de selectie video, prin intermediul careia care se pot conecta pana la 3 panouri aditionale sau 4 camere video externe aditionale
• Un video recorder (DVR), pentru inregistrare imagini.

Dimensiune: 130 x 140 x 73 mm
Greutate: 0.5 kg
Montaj pe sina DIN, standard TH 35 X 15/ 35 x 7.5; DIN 46277-3, EN50022, IEC60715 sau montaj aparent (pe suprafata
Conectori cu surub
Cabluri recomandate in functie de distanta:
4 x 0.5 mm2, pentru o distanta de max. 100 m de la panou pana la ultimul terminal din instalatie
4 x 0.75 mm2, pentru o distanta de max. 150 m de la panou pana la ultimul terminal din instalatie
UTP cat 5e (AWG 24) sau UTP cat 6e (AWG 23), pentru o distanta de max. 200 m de la panou pana la ultimul terminal din instalatie
Tensiunea de alimentare: 110 – 230 Vc.a., 50 – 60 Hz
Tensiunea de functionare: 13.5 Vc.c., 2 Ac.c.
Gama temperaturilor de functionare: 0 … +45°C
